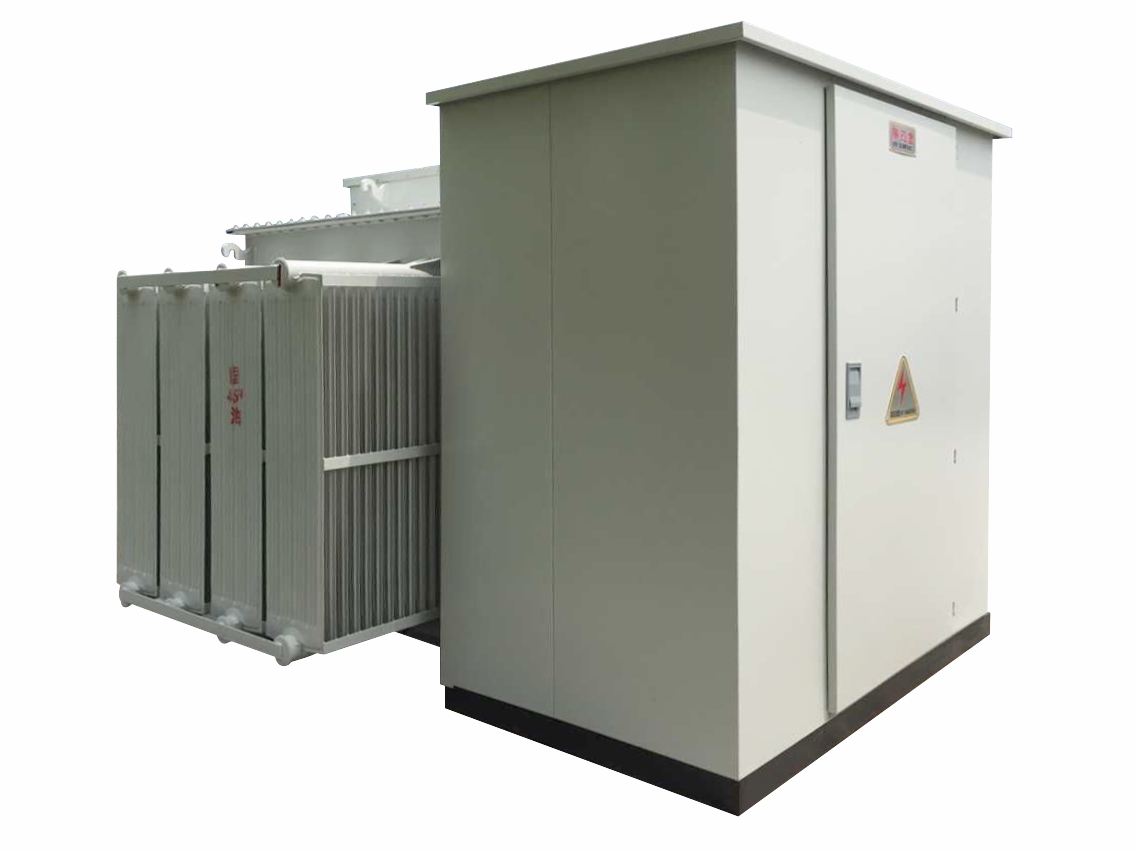

محول محطة كهرباء فرعية من النوع الصندوقي 1600 كيلو فولت أمبير

خصائص المنتج

يتم دمج جميع محولات الطاقة الفرعية من النوع SGOB 1600kva Box المصنوعة في الصين وتجميعها في المصنع في وقت واحد، بما في ذلك التصميم والتصنيع والتجميع والأسلاك.  بعد التصحيح الصارم من قبل الشركة المصنعة واختبار المصنع والتفتيش، يتم تسليمه لضمان التسليم المثالي للعميل.

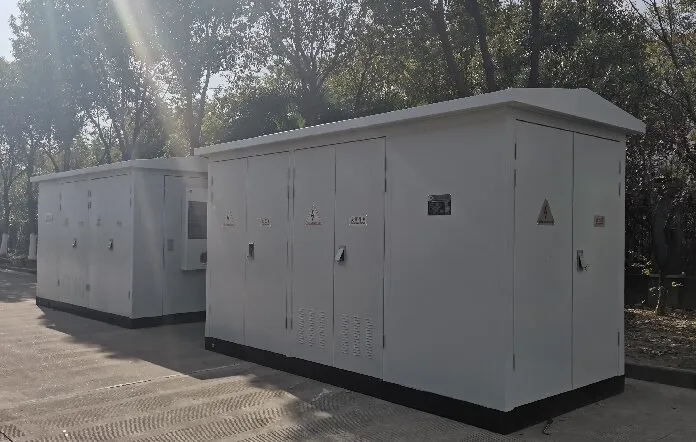

يتمتع محول المحطات الفرعية الجاهز من النوع المضغوط بقدرة 1600 كيلو فولت أمبير بهيكل مدمج وقدرة قوية على التكيف.  تبلغ مساحتها الأرضية 30% إلى 40% فقط من مساحة المحطات الفرعية التقليدية.  وهو يدعم أشكال الأساس المختلفة وهو مناسب للسيناريوهات ذات المساحة المحدودة مثل المدن والمناطق الصناعية.

يتميز محول محطة الطاقة الفرعية من النوع الصندوقي المضغوط SGOB 1600kva بهيكل مغلق بالكامل، ويتميز بأداء مقاوم للغبار والرطوبة والتآكل والعزل الحراري، مع مستوى حماية IP54 أو أعلى، مما يلبي متطلبات التشغيل الخارجي المستقر على المدى الطويل.

إنها آمنة وذكية، وتتميز بوظائف التعشيق والحماية الكهربائية الكاملة. يمكن تجهيز محول محطة الطاقة الفرعية من النوع الصندوقي ذو الثلاث مراحل بقدرة 1600 كيلو فولت أمبير بشكل اختياري بنظام مراقبة ذكي يدعم مراقبة الحالة عن بعد والإنذار المبكر بالأخطاء.

دعم التخصيص المرن وتوفير حلول فعالة من حيث التكلفة.  دعم تكوين أنواع المحولات (مغمورة بالزيت/جافة)، وطرق الخطوط الواردة والصادرة، ومواد التغليف وفقًا لمتطلبات المستخدم، مما يقلل من تكاليف الاستثمار والتشغيل والصيانة الإجمالية.

ما هي تركيبات محولات الطاقة الفرعية من النوع الصندوقي بقدرة 1600 كيلو فولت أمبير؟

1. وحدة تبديل الجهد العالي

يعمل محول محطة الطاقة الفرعية SGOB 1600kva Box Type كمدخل طاقة للمحطة الفرعية وعادةً ما يكون مجهزًا بوحدات SF6 معزولة بالكامل أو وحدات رئيسية حلقية معزولة صلبة.  تشتمل المكونات الأساسية على مفاتيح التحميل، والصمامات وفواصل الجهد العالي، والتي يمكنها تحقيق أوضاع إمداد الطاقة القياسية لشبكات حلقة الطاقة المزدوجة أو محطات الطاقة الفردية. تم تجهيز الوحدة بوظيفة تعشيق كاملة "المنع الخماسي" ويمكن توسيعها باستخدام واجهات التشغيل والمراقبة الكهربائية، مما يوفر الظروف الأساسية للتحكم عن بعد والإدارة الذكية.

2. وحدة المحولات

هذه الوحدة هي جوهر تحويل الطاقة الكهربائية ويمكن تجهيزها بمحول مغمور بالزيت أو من النوع الجاف بقدرة 1600 كيلو فولت أمبير وفقًا لمتطلبات المشروع. تتمتع المحولات المغمورة بالزيت بإقتصاد جيد وكفاءة عالية في تبديد الحرارة، مما يجعلها خيارًا عالميًا للتطبيقات الخارجية.

3. وحدة توزيع الجهد المنخفض

هذه الوحدة مسؤولة عن توزيع الطاقة الكهربائية وحمايتها وإدارتها.  يتم تزويد الدائرة الرئيسية بحماية شاملة عن طريق قواطع دوائر الإطار، كما تم تجهيز دوائر فرعية متعددة بقواطع دوائر مقولبة لتحقيق تحكم منفصل. تم تجهيز الوحدة بجهاز تعويض الطاقة التفاعلي الذكي بشكل قياسي، والذي يمكنه ضبط عامل الطاقة للنظام تلقائيًا. وفي الوقت نفسه، يتم تركيب عدادات متعددة الوظائف لمراقبة البيانات مثل التيار والجهد والطاقة واستهلاك الطاقة في الوقت الفعلي، مما يوفر أساسًا لإدارة التشغيل.

4. هيكل الصندوق الشامل

يعتمد جسم الصندوق على تصميم وحدة موحدة على شكل "عين"، مما يعزل ويدمج الوحدات الوظيفية الثلاث المذكورة أعلاه في هيكل منزلي قوي. عادة ما تكون القشرة مصنوعة من صفائح فولاذية مقاومة للتآكل أو من مواد غير معدنية. يتم إغلاق كل حجرة بشكل مستقل، ويمكن أن يصل مستوى الحماية الإجمالي إلى IP54 أو أعلى، مما يقاوم بشكل فعال التآكل الناتج عن الرياح والأمطار والغبار ورذاذ الملح. تصميم المظهر مدمج، ويمكن تخصيص اللون والمواد وفقًا لبيئة التثبيت.
