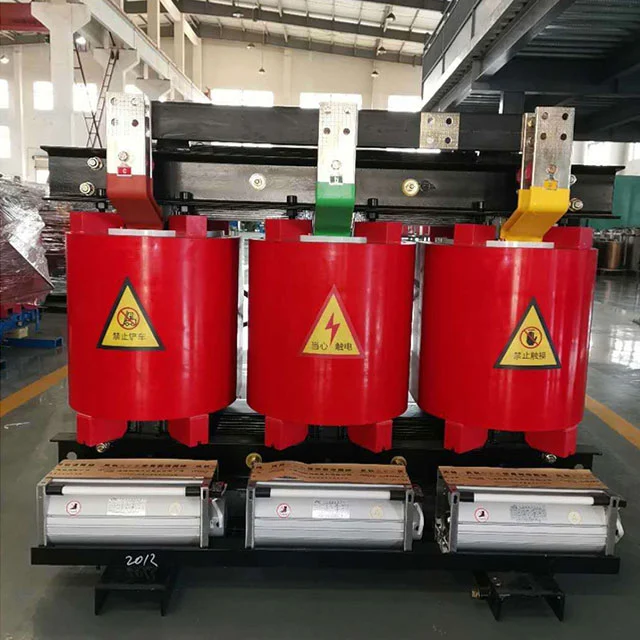

يمثل المحول الجاف SGOB 4000kva أحدث المعدات الكهربائية المصممة لتلبية متطلبات الطاقة الصارمة لكل من البيئات الصناعية والتجارية. يتميز هذا المحول بقدرة طاقة تبلغ 4000 كيلو فولت أمبير (kva)، ويوفر أداءً استثنائيًا وموثوقية وكفاءة، مما يجعله الخيار المفضل للمؤسسات التي تتطلب حلول طاقة عالية السعة.
يعد المحول الجاف SGOB 4000kva حلاً قويًا وفعالاً للطاقة للتطبيقات الصعبة. إن تصميمه الصديق للبيئة، وحجمه الصغير، وخياراته القابلة للتخصيص، والامتثال لمعايير الصناعة يجعله خيارًا ممتازًا للشركات التي تتطلب حلولًا كهربائية مستدامة وعالية الأداء. بفضل أنظمة التبريد المتقدمة والتصميم الموفر للطاقة، يوفر المحول للشركات طريقة موثوقة وفعالة من حيث التكلفة لتلبية احتياجاتها من الطاقة، مما يضمن عمليات سلسة وفعالة.
يعمل تصميم المحول من النوع الجاف على التخلص من مخاطر تسرب الزيت، مما يجعله خيارًا صديقًا للبيئة ومستدامًا. يضمن هذا التصميم أيضًا إمكانية تركيب المحول وتشغيله بسهولة في مجموعة متنوعة من البيئات، بما في ذلك تلك ذات المساحة المحدودة. إن البصمة المدمجة والبنية القوية للمحول الجاف SGOB 4000kva تجعله خيارًا ممتازًا للشركات التي تحتاج إلى حل قوي وموفر للمساحة.
تم تجهيز المحول الجاف SGOB 4000kva بأنظمة تبريد متقدمة تحافظ على درجات حرارة التشغيل المثالية، مما يقلل من التلوث الضوضائي وتوليد الحرارة. وهذا يضمن أن المحول يعمل بهدوء وكفاءة، مما يقلل من استهلاك الطاقة وتكاليف التشغيل. كما أن تصميم المحول الموفر للطاقة يقلل أيضًا من فقدان الطاقة ويزيد من توصيل الطاقة إلى الحمل، مما يقلل من فواتير الطاقة وبصمات الكربون.
يتيح التصميم المعياري للمحول سهولة الوصول والصيانة، مما يقلل من وقت التوقف عن العمل ويطيل عمر المحول. كما أنه يوفر مجموعة من الخيارات القابلة للتخصيص لتناسب التطبيقات المختلفة، مما يسمح للشركات بتخصيص المحول وفقًا لاحتياجاتهم الفريدة. هذه المرونة تجعل SGOB 4000kva Dry Transformer خيارًا ممتازًا للشركات التي تتطلب حل طاقة متعدد الاستخدامات وقابل للتكيف.
بالإضافة إلى أدائه القوي وخياراته القابلة للتخصيص، فإن المحول الجاف SGOB 4000kva يلبي جميع معايير ولوائح الصناعة ذات الصلة. وهذا يضمن أن المحول آمن ومتوافق في جميع التطبيقات، مما يوفر للشركات راحة البال ويقلل من مخاطر مخاطر السلامة المحتملة.
ميزات المنتج
إن المحول الجاف 4000kva المصبوب من راتنجات الإيبوكسي الذي تنتجه شركة Shanghai Industrial Transformer Co., Ltd. تم تطويره وتصميمه بالتعاون مع معهد أبحاث المحولات Shenyang من خلال إدخال التكنولوجيا الأجنبية المتقدمة. وصل مؤشر موثوقية المنتج إلى المستوى المتقدم الدولي.
المحول الجاف SGOB 4000kva آمن، ومثبط للهب ومقاوم للحريق، وخالي من التلوث، ويمكن تركيبه مباشرة في مركز التحميل. إنه لا يحتاج إلى صيانة، وسهل التركيب، وله تكلفة تشغيل شاملة منخفضة، وخسارة منخفضة، وأداء جيد مقاوم للرطوبة، ويمكن أن يعمل بشكل طبيعي عند رطوبة 100٪، ويمكن تشغيله دون التجفيف المسبق بعد إيقاف التشغيل. إنه يتميز بتفريغ جزئي منخفض، ضوضاء منخفضة، وظيفة تبديد حرارة قوية، ويمكن أن يعمل عند حمل مقدر بنسبة 150% في ظل ظروف تبريد الهواء القسري.
يتم الآن استخدام SGOB 4000kva Dry Transformer على نطاق واسع في المباني الشاهقة والمراكز التجارية والمطارات والمحطات والأرصفة ومترو الأنفاق والمصانع ومحطات التوزيع تحت الأرض ومنصات التنقيب عن النفط البحرية ومحطات الطاقة وغيرها من الأماكن ذات البيئات القاسية وظروف الاستخدام.
المواد والميزات الرئيسية
يستخدم الملف الأسلاك النحاسية المعزولة من فئة F كموصل والألياف الزجاجية والمواد المركبة من راتنجات الإيبوكسي كعزل. معامل التمدد الخاص به قريب من معامل الموصل النحاسي وله مقاومة جيدة للصدمات، ومقاومة تغير درجة الحرارة ومقاومة التشقق. جميع مكونات الألياف الزجاجية وراتنجات الايبوكسي ذاتية الإطفاء ولن تستمر في الاحتراق. في نفس الوقت، يتم صب الملف عالي الجهد باستخدام راتنجات الايبوكسي تحت حالة فراغ 1mbar، ولا توجد فقاعات داخل الملف، مما يضمن أن التفريغ الجزئي للملف صغير. وفي الوقت نفسه، يتم تقليل فقدان المحول بشكل فعال.
يتكون القلب الحديدي للمحول من سلسلة 30EH120 من صفائح فولاذ السيليكون المدرفلة على البارد ذات النفاذية العالية مع اتجاه حبيبي منظم مستورد من شركة Nippon Steel، اليابان، مع وصلات مشطوفة كاملة بزاوية 45 درجة وتكديس خطوة بخطوة بأربعة مستويات. يتم إغلاق سطح قلب الحديد بطلاء راتينج عازل لمنع الرطوبة والصدأ، كما أن المشابك والمثبتات لها طبقات واقية مضادة للتآكل. يعتمد قلب الحديد بأكمله على نير حديدي غير مكدس وهيكل لوحة سحب فولاذية، مما يقلل بشكل فعال من فقدان عدم التحميل، وتيار عدم التحميل، وضوضاء قلب الحديد.
بالنسبة للملفات ذات الجهد المنخفض والتيار العالي، يكون ضغط الدائرة القصيرة كبيرًا عند حدوث ماس كهربائي، ويكون عدد دورات الجهد المنخفض صغيرًا. كلما كان تيار الجهد المنخفض أكبر، كلما كانت مشكلة دورات الأمبير غير المستقرة أكثر وضوحًا عند استخدام نوع لف السلك. مشكلة تبديد الحرارة تحتاج أيضًا إلى النظر فيها. في هذا الوقت، فإن استخدام لف الرقائق للجهد المنخفض يمكن أن يحل المشكلات المذكورة أعلاه بشكل أفضل. بادئ ذي بدء، لا تحتوي منتجات الرقائق على المنعطفات المحورية والزوايا الحلزونية المحورية. تكون اللفات الأمبيرية للملفات ذات الجهد العالي والمنخفض متوازنة، ويكون الضغط المحوري للمحول صغيرًا عند حدوث ماس كهربائى. ثانيًا، نظرًا لعزلها الرقيق، يمكن ضبط قنوات الهواء متعددة الطبقات حسب الرغبة أثناء العملية، كما يتم حل مشكلة تبديد الحرارة بشكل أفضل. يعتمد اللحام الداخلي للملف لحام حماية الزينون على آلة لف الرقائق الأوتوماتيكية بالكامل، والتي تتميز بالدقة العالية، ومقاومة اللحام المنخفضة، ولا توجد عملية لحام خارجية. يتم استخدام عزل DMD بين طبقات اللف، ويتم إغلاق الأطراف ومعالجتها بالراتنج بعد اللف.
تم اعتماد مروحة التبريد ذات التدفق العلوي، والتي تتميز بخصائص الضوضاء المنخفضة، وضغط الرياح العالي، والمظهر الجميل، وما إلى ذلك، وتعزز قدرة التحميل الزائد للمحول. يعتمد التحكم في درجة الحرارة على جهاز تحكم ذكي في درجة الحرارة لتحسين سلامة وموثوقية تشغيل المحول.
وصف المنتج
محول النوع الجاف المعزول براتنجات الايبوكسي هو منتج آمن للغاية. يمكن تثبيته مباشرة في مركز التحميل. يعمل بشكل جيد في بيئة رطوبة 100% دون تجفيف مسبق. لقد تم استخدامه على نطاق واسع في مجال الإنشاءات والمركز التجاري والمطار والمحطة والميناء ومترو الأنفاق والمصنع ومحطة توزيع الطاقة تحت الأرض ومنصة التنقيب عن النفط البحرية ومحطة الطاقة وما إلى ذلك.
ميزات المنتج
● مقاومة للحريق
● مقاومة الرطوبة
● سهولة الصيانة والتركيب
● العمل بشكل جيد خلال الظروف البيئية القاسية
● منتج غير ملوث
● خسارة منخفضة خلال العملية الشاملة
حدود
| نموذج | لا يوجد فقدان للحمل (ث) |
خسارة التحميل (120%) |
مقاومة (%) |
نولود الحالي (%) |
مستوى الضوضاء (لبا) ديسيبل |
وزن (كجم) |
| سك(ب)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| سك(ب)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| سك(ب)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(ب)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(ب)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(ب)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(ب)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(ب)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(ب)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(ب)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(ب)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(ب)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(ب)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(ب)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(ب)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(ب)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(ب)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(ب)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(ب)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(ب)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| نموذج | البعد (مم) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| سك(ض)(ب) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| سك(ض)(ب) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| نموذج | السعة (كيلو فولت أمبير) | طول (مم) |
العرض (مم) | ارتفاع (مم) |
الطولية (مم) | أفقي (مم) | الوزن (كجم) |
| سك(ض)(ب) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| سك(ض)(ب) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| سك(ض)(ب) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
