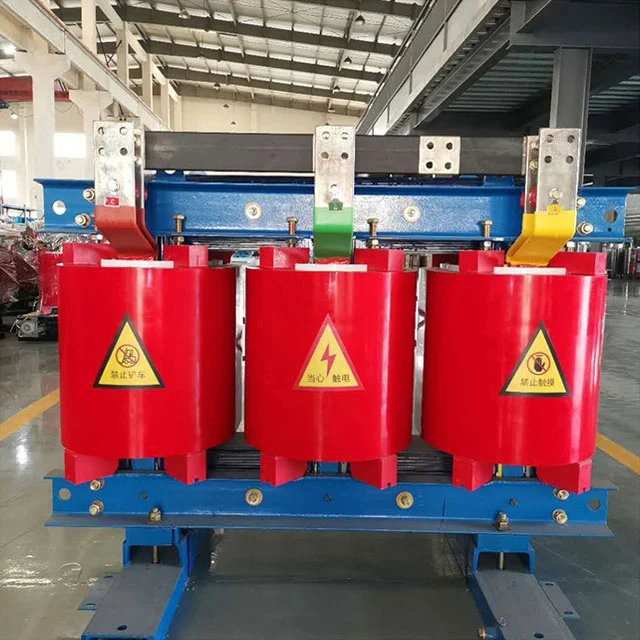

630 كيلو فولت أمبير ثلاث مراحل محول جاف من النوع الجاف

يتميز هذا المحول الجاف الذي يبلغ طوله 630 كيلو فولت أمبير من SGOB بنسبة 100 ٪ من اللفات النحاسية ، وجهد كبير 5000V ، وتردد 50 هرتز/60 هرتز. يتوافق مع معايير IEC للاستخدام في محطات الطاقة ، المحطات الفرعية ، إلخ  التخصيص لمتطلبات محددة متاح. يرجى الاتصال بنا لمزيد من التفاصيل.

ميزات المنتج:

1. تستخدم الملفات الموصلات النحاسية مع عزل مركب من الألياف الزجاجية ، فراغ في راتنج الايبوكسي لهيكل مختومة خالي من الفقاعات.

2. يستخدم Core صفائح الصلب السيليكون الموجهة للحبوب مع تصميم لطف خطوة لتقليل فقدان التباطؤ.

3. يستخدم الجانب المنخفض الجهد بنية لف الرقائق مع لحام قوس الأرجون التلقائي للتوزيع الحالي الموحد.

4. نظام التحكم في درجة الحرارة الذكي مع المروحة المحورية ينظم كفاءة التبريد.

5- يتميز الغلاف المختوم بوداعة التبريد من أجل الحمل الحراري المحسّن ، ويحمي الطلاء المقاوم للتآكل من رذاذ الملح.

عملية الإنتاج:

بعد اللف ، يتم تنشيط الأسلاك النحاسية مسبقًا مع الورنيش العازلة ، ثم الفراغ في راتنج الايبوكسي للعلاج. النواة هي مقطوعة بالليزر ومكدسة ، مع مشابك هيدروليكية تطبق ضغطًا ثابتًا. بعد التجميع ، يتم خبز النواة والملفات لربط المكونات. يتم إجراء مسح التفريغ الجزئي والتحليل التوافقي قبل الشحن ، مع تحميل البيانات على السحابة للتتبع.

المزايا الرئيسية على المحولات التي تم إرفاقها للنفط:

1. المحولات التي يتم إلقاؤها من النفط لديها خطر حدوث تسرب من النفط بسبب فشل الختم ، مما قد يسبب تلوث التربة ومخاطر الحريق ؛ يزيل المحول الجاف الذي يبلغ طوله 630 كيلو فولت أمبير من النوع الجاف وسائل الإعلام القابلة للاشتعال ، والاستمتاع الذاتي للراتنج في حالة وجود خطأ في القوس ، مما يمنع الضرر الثانوي. تولد المحولات المملوءة بالزيت غازات قابلة للاشتعال في ظل ظروف الحمل الزائد ، والتي تتطلب أنظمة حماية الغاز. تقوم المحولات الجافة من النوع مباشرة بمراقبة درجة حرارة أكثر النقطة سخونة باستخدام أجهزة الاستشعار المدمجة ، مما يحسن سرعة الإنذار المبكر والاستجابة.

2. في المحولات المملوءة بالزيت ، تؤثر التغيرات في لزوجة الزيت في درجات حرارة منخفضة على كفاءة تبديد الحرارة ، وارتفاع درجات الحرارة في تسريع عزل العزل ؛ يطابق معامل التمدد الحراري لراتنج الايبوكسي في المحولات من النوع الجاف مع موصلات النحاس ، مع الحفاظ على الاستقرار الميكانيكي تحت اختلافات درجات الحرارة القصوى. تتطلب المحولات المملوءة بالزيت جودة الزيت واختبار محتوى الرطوبة ؛ يسمح الهيكل المختومة بالكامل لمحولات النوع الجاف للتشغيل في بيئات الرطوبة بنسبة 100 ٪ ، مما يلغي الحاجة إلى حاويات وقائية إضافية في البيئات البحرية مع تآكل رذاذ الملح.

3. تتطلب صيانة المحولات المخصصة للنفط معدات ترشيح الزيت المتخصصة وتكاليف التخلص من زيت النفايات ؛ تسريبات العرضية تؤدي إلى تكاليف تنظيف الموقع ؛ تتطلب محولات النوع الجاف فقط تنظيف الهواء المضغوط لتراكم الغبار السطحي ، مع عدم وجود تكاليف بديلة قابلة للاستهلاك. يتضمن التخلص من المحولات التي تخلوها النفط إجراءات نفايات خطرة ؛ يمكن سحق المواد الجافة من النوع الجاف ميكانيكيًا وفرزها وإعادة تدويرها ، وتزيد القيمة المتبقية بشكل كبير. تتطلب إصلاحات المحولات المملوءة بالزيت إجراءات تصريف الزيت ؛ تدعم المحولات الجافة من النوع استبدال التعويذة المعيارية ، مما يقلل من التوقف.

ملاحظات الصيانة

1. لا تستخدم مسدس الهواء عالي الضغط مباشرة على المشتت الحراري أثناء تشغيل محول من النوع الجاف الذي يبلغ طوله 630 كيلو فولت أمبير لتجنب عمليات القطع الصغيرة في الراتنج.

2. تنظيف الغبار من قنوات تبديد الحرارة بفرشاة ناعمة إذا تم تراكمها لأكثر من ثلاثة أشهر.

3. تحقق من تكوين بلورات الملح على المحطات في المناطق الساحلية قبل موسم الرياح الموسمية.

4. إجراء اختبار العزل بين المنعطف بعد دائرة قصيرة مفاجئة.

5. ختم وتخزين في بيئة جافة أثناء التخزين على المدى الطويل ؛ الحفاظ على درجة حرارة ثابتة ورطوبة لمدة 48 ساعة قبل إعادة التشغيل.

هل سعة الحمل الزائد أقل من سعة المحولات المملوءة بالزيت؟

تتمتع اللفات المحفوظة بالراتنج بسعة حرارية أعلى ، وتحت تبريد الهواء القسري ، يكون وقت التحميل الزائد المستمر أطول من محولات المحولات المملوءة بالزيت ؛ سرعة استعادة العزل بعد دائرة قصيرة مفاجئة أسرع أيضا.

معلمات المنتج
