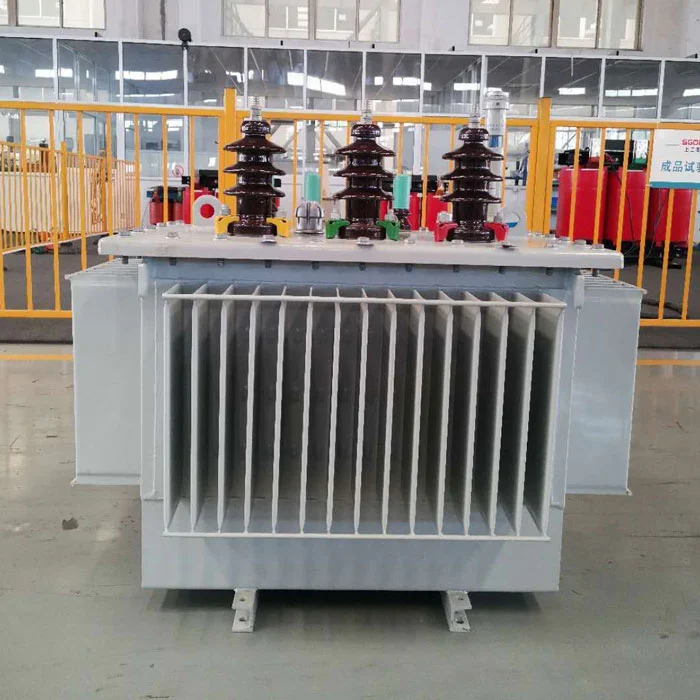

المحول 80 كيلو فولهو جهاز تحويل طاقة مغلق مصنوع من نواة الصلب السيليكون الملموسة على البارد ولفائف نحاسية خالية من الأكسجين. إنه يتميز بتصميم لفائف حلزونية مع قنوات زيت طولية لتعزيز تبديد الحرارة الداخلية. يعزز الهيكل المقاوم للدائرة القصيرة الدعم النهائي للحماية من العواصف الحالية العابرة. آلية رفع مخصصة ونظام تحديد المواقع تضمن استقرار النقل.
المحول 80 كيلو فوليمكن استخدامها في أنظمة توزيع الطاقة الحضرية لتحمل تقلبات الحمل أثناء النهار ، ويضمن تبديد الحرارة المملوء بالزيت عملية التحميل الكامل المستمر. بنية مقاومة للتآكل تمنع بشكل فعال تآكل رذاذ الملح في المناطق الساحلية الرطبة.
يقلل تصميم فجوة زيت العزل المعزز لمناطق الارتفاع العالي من خطر تصريف الضغط المنخفض.
| نموذج | سعة (KVA) |
HV (كيلو فولت) |
LV (كيلو فولت) |
لا فقدان الحمل (KW) |
الوفرة (٪) |
وزن (كجم) |
البعد (l*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
يتم تحليل مكونات الغاز المذاب بانتظام عن طريق التحليل الكروماتوغرافي ، ويتم تنشيط تشخيص الصدع الداخلي عندما تكون تركيزات الأسيتيلين غير طبيعية. تتم مراقبة مستوى الزيت باستخدام مؤشر نافذة ثنائية اللون ، ويتم تشغيل إنذار الطوارئ عندما ينخفض مستوى الزيت فجأة. يتم إجراء اختبار قوة العزل الكهربائي السنوي ، ويتم إجراء ترشيح زيت الفراغ عند انخفاض جهد الانهيار إلى أسفل العتبة.
أدى التشغيل المطول إلى ما دون معدل تحميل محدد إلى انخفاض درجة حرارة الزيت فيمحول 80 كيلو فول، مما يؤدي إلى تحليل المياه وتقليل قوة العزل. مطلوب تسخين كامل الحمل الكامل للحفاظ على ذوبان المياه في الزيت. يجب تنشيط التسخين التلقائي خلال عمليات الإغلاق الشتوية للحفاظ على درجة حرارة الزيت.
قم على الفور بإجراء اختبار استجابة تردد التشوه وقارنه بطيف مرجعي. تحقق من إزاحة البراغي المتساقطة عن طريق تعليق الغطاء ، واستخدم مجموعة Laser Rangefinder للتحقق من الأبعاد المحورية. إجراء اختبار عدم التحميل لمراقبة التوافقيات الاهتزاز غير الطبيعية. إذا تم تأسيس النواة في نقاط متعددة ، فقم بالتفكيك وإصلاح العزل.
