عنصر حيوي في الأنظمة الكهربائية،المحولات الجافةيتم استخدامها على نطاق واسع في البيئات التجارية والسكنية والصناعية. لا تحتاج المحولات الجافة إلى زيت عازل لتبريد أجزائها كما تفعل المحولات المملوءة بالزيت. ولضمان الأداء الآمن والفعال، يعتمدون بدلاً من ذلك على تقنيات بديلة لتبديد الحرارة. هنا، نقوم بفحص إدارة تبديد الحرارة للمحولات الجافة.
1. آلية تبريد الهواء
الطريقة الأساسية لتبديد الحرارة في المحولات الجافة هي تبريد الهواء. تم تصميم اللفات ونواة المحول بمواد وهياكل تسمح للهواء الطبيعي بالتدفق حولهم بحرية. يمتص هذا الهواء الحرارة الناتجة أثناء التشغيل ويحملها بعيدًا ، مع الحفاظ على درجة حرارة مثالية داخل المحول.
أ. التهوية الطبيعية
في كثير من الحالات، يتم وضع المحولات الجافة في حاويات جيدة التهوية أو مناطق مفتوحة حيث يسهل تدفق الهواء الطبيعي تبديد الحرارة. غالبًا ما يشتمل تصميم المحول على فتحات أو قنوات تزيد من التعرض للهواء.
ب. تبريد الهواء القسري
لأكبر أو ذات قدرة عاليةالمحولات الجافة، قد يتم استخدام تبريد الهواء القسري. يتم تثبيت المشجعين أو المنبخين لزيادة تدفق الهواء حول مكونات المحولات ، مما يعزز إزالة الحرارة وضمان تبريد ثابت تحت الأحمال الثقيلة.
2. المواد العازلة
تستخدم المحولات الجافة مواد عزل عالية الحرارة مثل راتنج الايبوكسي أو راتنجات المصبوب لتغليف اللفات. هذه المواد هي موصلات حرارة ممتازة ويمكنها تحمل درجات حرارة عالية دون تحلل. من خلال تفريق الحرارة بعيدًا عن اللفات ، فإنها تمنع ارتفاع درجة الحرارة وتضمن طول عمر المحول.
3. التصميم الحراري للمكونات
تم تصميم مجموعة Core و Coil في محول جاف لتقليل توليد الحرارة وزيادة التبديد. النوى المغلفة تقلل من فقدان الطاقة (المعروفة باسم الخسائر الأساسية) ، والتي تعد مصدرًا مهمًا للحرارة. بالإضافة إلى ذلك ، يتم تباعد اللفات بشكل استراتيجي للسماح بتدفق هواء أفضل وتقليل النقاط الساخنة.
4. استخدام الطلاء المقاوم للحرارة
غالبًا ما تكون اللفات في المحولات الجافة مغلفة بورنيش أو دهانات مقاومة للحرارة. لا توفر هذه الطلاءات العزل فحسب، بل تعمل أيضًا على تعزيز تبديد الحرارة عن طريق تسهيل نقل الحرارة إلى الهواء المحيط.
5. أنظمة التبريد الخارجية
في البيئات التي يكون فيها تبريد الهواء الطبيعي أو القسري غير كافٍ ، يمكن استخدام أنظمة تبريد خارجية إضافية. وتشمل هذه وحدات تكييف الهواء أو المبادلات الحرارية التي تنظم درجة الحرارة المحيطة حول المحول ، مما يمنع ارتفاع درجة الحرارة حتى في الظروف القاسية.
فوائد أنظمة التبريد للمحولات الجافة
- سلامة البيئة: تعتبر المحولات الجافة أكثر أمانًا للتشغيل وأقل عرضة لتسرب أو انسكاب الزيت بسبب عدم استخدامها.
انخفاض الصيانة: بالمقارنة مع التبريد المعتمد على الزيت، تتطلب أنظمة تبريد الهواء صيانة أقل، مما يقلل من نفقات التشغيل.
السلامة من الحرائق: ينخفض احتمال مخاطر الحريق عندما لا يوجد زيت قابل للاشتعال.
ختاماً
تستخدم المحولات الجافة مزيجًا من التصميم الحراري ، ومواد العزل المتفوقة ، وتبريد الهواء لتبديد الحرارة. تضمن هذه الحلول الأداء الفعال مع تقليل احتياجات الصيانة وتأثيراتها السلبية على البيئة. إن معرفة كيفية تعامل المحولات الجافة مع الحرارة تبرز قابليتها للاعتماد وتطبيقها على مجموعة من المواقف ، وخاصة في البيئات الحضرية والصناعية التي تكون فيها الكفاءة والسلامة أمرًا بالغ الأهمية.

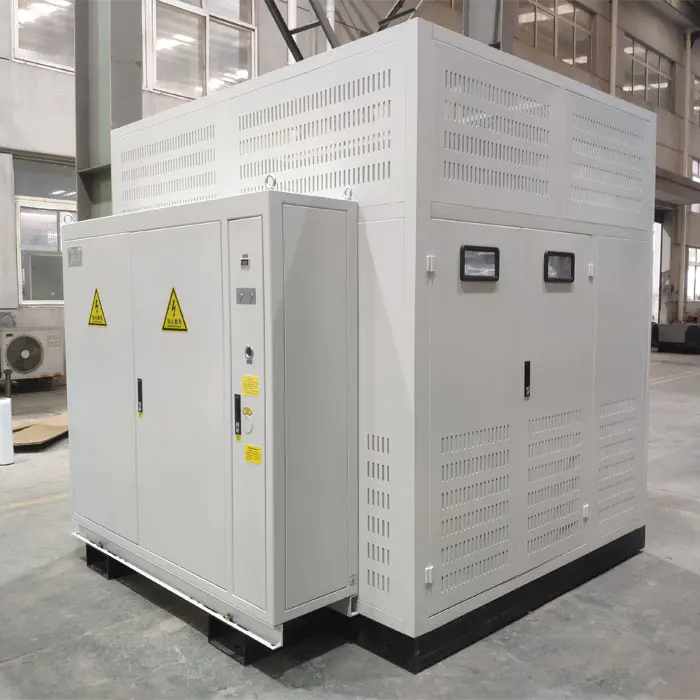

سكوبالمحول الجاف، محول كهربائي متطور مصمم لأنظمة توزيع الطاقة الحديثة حيث تكون الموثوقية والكفاءة والسلامة أمرًا بالغ الأهمية. على عكس المحولات التي تم تحريكها للنفط ، تستخدم المحولات الجافة نظام عزل قائم على راتنج الايبوكسي ، مما يلغي الحاجة إلى عزل الزيت وتقديم مجموعة من الفوائد. زيارة موقعنا على www.sgobtransformer.com لمعرفة المزيد عن منتجاتنا. للاستفسارات ، يمكنك الوصول إلينا على enquiry@sgobtransformer.com.
