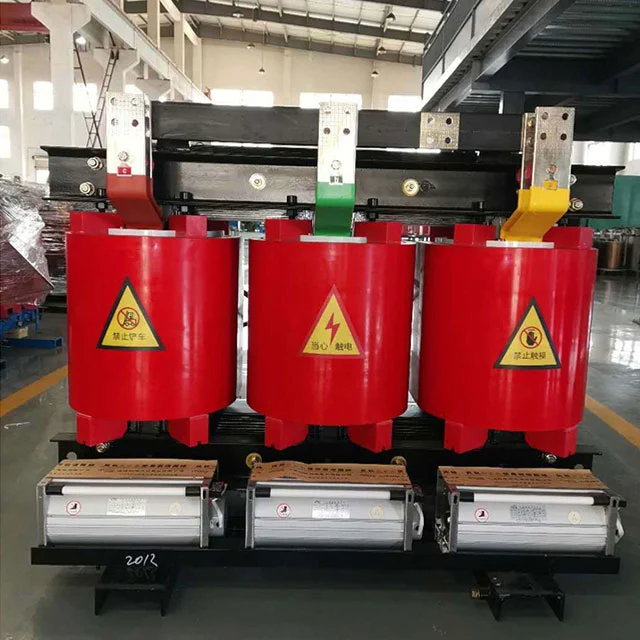

SGOB هو المورد الصيني للمحولات الجافة 1000kva ذات الجودة الصينية. إنه جهاز كهربائي من الدرجة الأولى مصمم لتلبية متطلبات الطاقة العالية للإعدادات الصناعية والتجارية والمؤسسية الحديثة. مع تصنيف طاقة قوي يبلغ 1000 كيلو فولت أمبير (kva)، يوفر هذا المحول موثوقية وكفاءة ومتانة لا مثيل لها، مما يجعله حل طاقة متعدد الاستخدامات لمجموعة متنوعة من التطبيقات.
وصف المنتج
يعتبر المحول الجاف SGOB 1000kva منتجًا آمنًا للغاية. يمكن تثبيته مباشرة في مركز التحميل. يعمل بشكل جيد في بيئة رطوبة 100% دون تجفيف مسبق. لقد تم استخدامه على نطاق واسع في مجال الإنشاءات والمركز التجاري والمطار والمحطة والميناء ومترو الأنفاق والمصنع ومحطة توزيع الطاقة تحت الأرض ومنصة التنقيب عن النفط البحرية ومحطة الطاقة وما إلى ذلك.
مزايا المنتج
تم تصميم محولات النوع الجاف من الراتنج المتين عالية الأداء بقدرة 1000 كيلو فولت أمبير SGOB بتكوين من النوع الجاف، مما يلغي الحاجة إلى الزيت، وبالتالي يقلل بشكل كبير من خطر التسرب واحتمال التلوث البيئي. وتتوافق هذه الميزة الصديقة للبيئة مع جهود التنمية المستدامة العالمية، مما يسهل الترويج لحلول الطاقة النظيفة وتقليل انبعاثات الكربون. المحول الجاف SGOB 1000kva مدمج في التصميم، قوي من الناحية الهيكلية، ومناسب للغاية للتركيب في المساحات ذات المساحة المحدودة. ويضمن هيكلها القوي موثوقية طويلة الأمد وتشغيلًا سلسًا، حتى في البيئات الصناعية الأكثر تطلبًا.
يمكن لمحول النوع الجاف 1000 كيلو فولت أمبير عالي الكفاءة التعامل مع الأحمال الكبيرة، مما يجعله خيارًا ممتازًا للتطبيقات التي تتطلب طلبًا مستمرًا وحرجًا على الطاقة. سواء أكان ذلك مصانع تصنيع أو مراكز بيانات أو مؤسسات طبية أو مؤسسات تعليمية، يمكن للمحول الجاف SGOB 1000kva توفير مصدر طاقة موثوق به عند الحاجة.
بالإضافة إلى قدرته القوية على التعامل مع الطاقة، يتمتع هذا المحول أيضًا بكفاءة ممتازة في استخدام الطاقة. فهو يقلل من فقدان الطاقة، وبالتالي يزيد من توصيل الطاقة إلى الحمل ويقلل تكاليف التشغيل. وهذا يجعله خيارًا مثاليًا للمؤسسات التي ترغب في تحسين استهلاك الطاقة وتقليل انبعاثات الكربون.
علاوة على ذلك، يتميز المحول من النوع الجاف SGOB 1000kva أيضًا بميزات متقدمة مثل تقليل الضوضاء وتبديد الحرارة. تضمن هذه الميزات أن يعمل المحول بهدوء أكبر وفي درجة حرارة أقل، مما يعزز تجربة المستخدم ويطيل عمر المحول.
يعد المحول الجاف SGOB 1000kva حلاً للطاقة عالي الأداء وموثوقًا وصديقًا للبيئة. إن تصميمه المدمج وبنيته القوية وميزاته المتقدمة يجعله خيارًا مثاليًا لمجموعة واسعة من التطبيقات. سواء كنت بحاجة إلى توفير الطاقة لمصانع التصنيع أو مراكز البيانات أو المؤسسات الطبية، فإن المحول الجاف SGOB 1000kva يمكنه توفير الطاقة التي تحتاجها عندما تحتاج إليها.
المواد والميزات الرئيسية
يستخدم هذا الملف الأسلاك النحاسية المعزولة من فئة F كموصل والألياف الزجاجية والمواد المركبة من راتنجات الإيبوكسي كمواد عازلة. معامل التمدد الخاص بها يشبه معامل الموصلات النحاسية، ويتميز بمقاومة ممتازة للصدمات، ومقاومة تغير درجة الحرارة، ومقاومة التشقق. جميع مكونات الألياف الزجاجية وراتنجات الايبوكسي لها خصائص إطفاء ذاتي ولن تستمر في الاحتراق. وفي الوقت نفسه، يتم صب الملف ذو الجهد العالي مع راتنجات الايبوكسي تحت حالة فراغ تبلغ 1 مليبار، ولا توجد فقاعات داخل الملف، مما يضمن أن التفريغ المحلي للملف صغير. وفي الوقت نفسه، تم تقليل خسارة المحول بشكل فعال.
يتكون قلب المحول من سلسلة 30EH120 من صفائح فولاذ السيليكون المدرفلة على البارد ذات النفاذية المغناطيسية العالية والمستوردة من شركة Nippon Steel في اليابان. تتميز صفائح السيليكون الفولاذية هذه بترتيب حبيبي مرتب، ومتصلة بطريقة مشطوفة بالكامل بزاوية 45 درجة، ومكدسة في أربع طبقات. سطح القلب مطلي بطلاء راتينج عازل لمنع الرطوبة والصدأ، كما أن المشابك والمثبتات لها أيضًا طبقات حماية مضادة للتآكل. يعتمد القلب بأكمله على هيكل لوحة سحب فولاذية غير مكدسة، مما يقلل بشكل فعال من فقدان عدم التحميل، وتيار عدم التحميل، والضوضاء الأساسية.
بالنسبة للملفات ذات الجهد العالي والتيار المنخفض، عند حدوث ماس كهربائى، يكون ضغط الدارة القصيرة كبيرًا، في حين أن الملفات ذات الجهد المنخفض لها دورات أقل. كلما كان تيار الجهد المنخفض أكبر، كلما كانت مشكلة التيار غير المستقر أكثر وضوحًا عند استخدام طريقة لف الملف. قضايا تبديد الحرارة تحتاج أيضا إلى النظر فيها. في هذا الوقت، يمكن لملفات الجهد المنخفض الملفوفة بالرقائق أن تحل المشكلات المذكورة أعلاه بشكل أفضل. أولاً، لا تحتوي منتجات الرقائق على دورات محورية وزاوية حلزونية للملف المحوري. إن المنعطفات الحالية للملفات ذات الجهد العالي والجهد المنخفض تكون متوازنة، ويكون الضغط المحوري للمحول صغيرًا عند حدوث ماس كهربائى. ثانيًا، نظرًا لعزلها الرقيق، يمكن ضبط طبقات متعددة من قنوات الهواء بحرية أثناء المعالجة، كما يتم حل مشكلة تبديد الحرارة بشكل أفضل. يتم إجراء اللحام الداخلي للملف على آلة لف الرقائق الأوتوماتيكية بالكامل باستخدام لحام حماية غاز الزينون، والذي يتميز بالدقة العالية، ومقاومة اللحام المنخفضة، ولا توجد عملية لحام خارجية. بين طبقات اللف، يتم استخدام عزل DMD، ويتم إغلاق الأطراف ومعالجتها بالراتنج بعد اللف.
يتم اعتماد مروحة تبريد الهواء العلوية ذات التدفق المتقاطع. تتميز هذه المروحة بمزايا الضوضاء المنخفضة، وضغط الرياح العالي، والمظهر الجيد، وتحسن قدرة التحميل الزائد للمحول. يستخدم التحكم في درجة الحرارة جهاز تحكم ذكي في درجة الحرارة لتحسين سلامة وموثوقية تشغيل المحول.
ميزات المنتج
تم تطوير وتصميم محول توزيع الطاقة من النوع الجاف العازل من راتنجات الإيبوكسي بقدرة 1000 كيلو فولت أمبير والذي تنتجه شركة Shanghai Industrial Transformer Co., Ltd. بالتعاون مع معهد أبحاث المحولات شنيانغ من خلال تقديم تكنولوجيا أجنبية متقدمة. وصل مؤشر موثوقية المنتج إلى المستوى المتقدم الدولي.
المحول الجاف SGOB 1000kva آمن، ومثبط للهب ومقاوم للحريق، وخالي من التلوث، ويمكن تركيبه مباشرة في مركز التحميل. إنه لا يحتاج إلى صيانة، وسهل التركيب، وله تكلفة تشغيل شاملة منخفضة، وخسارة منخفضة، وأداء جيد مقاوم للرطوبة، ويمكن أن يعمل بشكل طبيعي عند رطوبة 100٪، ويمكن تشغيله دون التجفيف المسبق بعد إيقاف التشغيل. إنه يتميز بتفريغ جزئي منخفض، ضوضاء منخفضة، وظيفة تبديد حرارة قوية، ويمكن أن يعمل عند حمل مقدر بنسبة 150% في ظل ظروف تبريد الهواء القسري.
يتم الآن استخدام SGOB 1000kva Dry Transformer على نطاق واسع في المباني الشاهقة والمراكز التجارية والمطارات والمحطات والأرصفة ومترو الأنفاق والمصانع ومحطات التوزيع تحت الأرض ومنصات التنقيب عن النفط البحرية ومحطات الطاقة وغيرها من الأماكن ذات البيئات القاسية وظروف الاستخدام.
ميزات المنتج
● مقاومة للحريق
● مقاومة الرطوبة
● سهولة الصيانة والتركيب
● العمل بشكل جيد خلال الظروف البيئية القاسية
● منتج غير ملوث
● خسارة منخفضة خلال العملية الشاملة
حدود
| نموذج | لا يوجد فقدان للحمل (ث) |
خسارة التحميل (120%) |
مقاومة (%) |
نولود الحالي (%) |
مستوى الضوضاء (لبا) ديسيبل |
وزن (كجم) |
| سك(ب)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| سك(ب)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| سك(ب)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(ب)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(ب)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(ب)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(ب)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(ب)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(ب)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(ب)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(ب)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(ب)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(ب)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(ب)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(ب)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(ب)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(ب)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(ب)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(ب)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(ب)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| نموذج | البعد (مم) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| سك(ض)(ب) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| سك(ض)(ب) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| نموذج | السعة (كيلو فولت أمبير) | طول (مم) |
العرض (مم) | ارتفاع (مم) |
الطولية (مم) | أفقي (مم) | الوزن (كجم) |
| سك(ض)(ب) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| سك(ض)(ب) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| سك(ض)(ب) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ملف الشركة
شركة Shanghai Industry Transformers Co., Ltd (SGOB) هي مورد واسع النطاق لمعدات التوزيع الكهربائية. منتجاتنا تشمل:
● المحولات المغمورة بالزيت
● المحولات المغمورة بالزيت جهد 35 ك.ف
● محولات الطاقة من النوع الجاف العازلة بالراتنج الأكسبوكسي
● محولات توزيع السبائك غير المتبلورة
● المحولات الكهروضوئية
● محولات طاقة الرياح
● محولات المحطات الفرعية على شكل صندوق
تأسست شركتنا في عام 2007 ولديها اليوم ورشة عمل بمساحة 40,000 متر مربع وأكثر من 200 موظف. تُستخدم منتجاتنا على نطاق واسع في مجموعة واسعة من الصناعات مثل توليد الطاقة وتوزيعها وإنتاج الفحم والمعادن والنفط والغاز والمواد الكيميائية والبناء والموانئ والمطارات والسكك الحديدية والبنية التحتية البلدية.
نحن ننتج أيضًا المعدات ذات الصلة مثل الخزانات والمرفقات الكهربائية وصناديق المفاتيح الكهربائية. حاليًا، نقوم بتوسيع خط منتجاتنا ليشمل مجالات أخرى متعلقة بالطاقة مثل موصلات الانكماش الحراري والكابلات الكهربائية والمعدات الميكانيكية المرتبطة بها وما إلى ذلك. هدفنا هو بناء منصة واحدة لتوريد المعدات الكهربائية وقطع الغيار لقاعدة عملائنا العالمية.
نحن نعتمد على نظامنا الصارم لمراقبة الجودة لتقديم منتجات بأعلى جودة. من بين 200 موظف لدينا، هناك 46 مهندسًا يتمتعون بالخبرة. يتضمن نظام الجودة لدينا مؤهلات لـ:
● المركز الوطني لمراقبة جودة المحولات في الصين
● ISO-9001:2008 نظام إدارة الجودة
● ISO-14001:2004 نظام الإدارة البيئية
● نظام الصحة والسلامة OHSMS18000
براءات الاختراع لدينا:
تشمل قدراتنا في مجال الإنتاج واختبار الجودة ما يلي:
● لف الرقائق آلياً
● ألواح الصلب السيليكون الرقمية والحز
● فرن تجفيف الفراغ الأوتوماتيكي بالكامل وخط الورنيش
● جهاز اختبار التفريغ الجزئي HAEFLY
● محلل الطاقة HAEFLY
● محلل توافقي HAEFLY
والنتيجة هي منتج متفوق ذو كفاءة عالية، وتبديد أقل للطاقة، وانخفاض مستوى الضجيج لتحقيق أقصى قدر من الاستثمار في البنية التحتية الخاصة بك.
