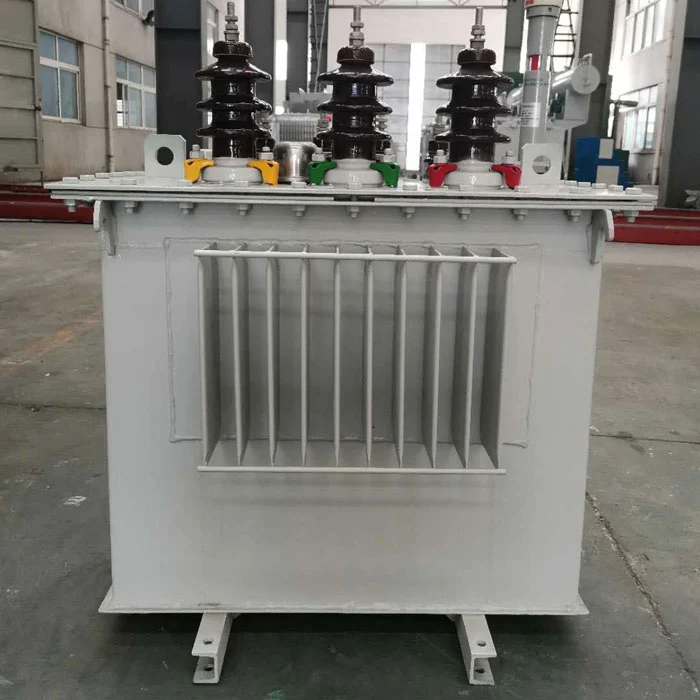

تم تصميم SGOB لتبديد الحرارة الفعال 100 كيلو فولت أمبير لمحول التوزيع في الصين من أجل التحكم الحراري المستقر تحت الحمل المستمر. بفضل التبريد الأمثل لدوران الزيت والقلب الفولاذي السيليكوني منخفض الفقد، فإنه يضمن إدارة الحرارة بكفاءة، وتقليل هدر الطاقة، والتشغيل الموثوق لشبكات الطاقة التجارية والصناعية.
SGOBمحول توزيع فعال لتبديد الحرارة 100 كيلو فولت أمبير تم تصميم Exporter بعقلية عملية ميدانية عملية، مع التركيز على سلوك درجة الحرارة، والقدرة على التكيف مع الأحمال، واستقرار الدورة الطويلة بدلاً من بيانات الأداء الخاصة بالمختبر فقط.
في العديد من محولات التوزيع القياسية، تتم إدارة الحرارة بشكل أساسي من خلال الحمل الحراري للزيت الأساسي دون مسارات تدفق داخلية محسنة. يؤدي هذا غالبًا إلى ارتفاع درجة الحرارة الموضعية تحت الحمل المستمر.
يعمل SGOB على تحسين ذلك من خلال التركيز على تحسين مسار الحرارة:
- تقليل مناطق الزيت الراكدة داخل هيكل الخزان
- يعزز تدفق الزيت الاتجاهي داخل قنوات اللف
- يحسن كفاءة نقل الحرارة من الملف إلى الزيت
- يتحكم في تكوين نقطة الاتصال تحت الحمل طويل الأمد
- استقرار منحنى ارتفاع درجة الحرارة بدلا من التحكم في الذروة على المدى القصير
بالمقارنة مع النماذج التقليدية، فإن التحسين الرئيسي ليس "المزيد من التبريد"، ولكن المزيد من التحكم في التوزيع الحراري.
تم تصميم محول التوزيع الفعال لتبديد الحرارة بقدرة 100 كيلو فولت أمبير SGOB بناءً على بيئات التثبيت الحقيقية مثل المباني التجارية والمصانع الصغيرة والمحطات الفرعية الخارجية.
أبرز المعالم الهيكلية:
- دعم مقوى لللف لتقليل التشوه تحت التمدد الحراري
- تباعد مثالي للملفات لتحسين تغلغل الزيت
- نظام قفل ميكانيكي لتقليل الإزاحة الناتجة عن الاهتزاز
- هيكل الخزان مصمم لتدوير الحمل الحراري بشكل متسق
- تحسين استقرار الختم لمنع الشيخوخة الحرارية المرتبطة بالرطوبة
يستهدف هذا الهيكل الموثوقية الميدانية على المدى الطويل بدلاً من أداء الاختبار على المدى القصير.
بدلاً من زيادة قدرة التبريد فقط، يعمل SGOB على تقليل الحرارة عند مصدر التوليد.
النهج الهندسي:
- فولاذ السيليكون عالي النفاذية يقلل من فقدان التيار المغناطيسي
- تصميم لف النحاس يقلل من مقاومة التسخين
- يعمل الهيكل الأساسي ذو اللفة المتدرجة على تحسين توازن توزيع التدفق
- انخفاض التسخين التوافقي في ظل ظروف التحميل المتغيرة
- انخفاض فقدان التيار الدوامي من خلال معالجة التصفيح الأمثل
تعمل إستراتيجية "تقليل الحرارة أولاً، ثم التبديد" على تحسين الكفاءة بشكل أكثر فعالية من ترقيات التبريد فقط.
بالمقارنة مع المحولات من النوع الجاف أو المحولات الأساسية ذات التهوية، فإن الغمر بالزيت يوفر مزايا حرارية واضحة:
مزايا نظام SGOB المغمور بالزيت:
- يعمل الزيت كوسيلة عازلة ونقل الحرارة
- انتشار أسرع للحرارة مقارنة بأنظمة تبريد الهواء
- درجة حرارة أكثر استقرارًا في ظل دورات الحمل القصوى
- تحمل أفضل للحمل الزائد عند ارتفاع الطلب في وقت قصير
- انخفاض خطر انهيار العزل بسبب ارتفاع درجات الحرارة
وهذا يجعلها أكثر ملاءمة لبيئات التحميل غير المستقرة أو المتقلبة.
تلعب هندسة المواد دورًا رئيسيًا في أداء تبديد الحرارة:
- المادة الأساسية: فولاذ السيليكون منخفض الخسارة
- الموصل: نحاس خالي من الأكسجين ذو مقاومة مستقرة تحت الحرارة
- العزل: نظام مركب من الورق الزيتي ذو التحمل الحراري
- الختم: مطاط مضاد للشيخوخة للحفاظ على استقرار الضغط الداخلي
- الفولاذ الإنشائي: جسم الخزان مقوى لموازنة الحرارة والضغط
يتم التحقق من جميع المواد من خلال الفحص الوارد المتوافق مع نظام التحكم ISO9001.
| نموذج | القدرة (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | الجهد المنخفض (كيلو فولت) | خسارة عدم التحميل (كيلوواط) | المعاوقة (%) | الوزن (كجم) | البعد (مم) |
| S11-M-50/10 | 50 | 6-20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6-20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6-20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6-20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBمحول توزيع فعال لتبديد الحرارة 100 كيلو فولت أمبيرمناسب للمستخدمين الذين يحتاجون إلى تشغيل مستقر لساعات طويلة مع الحد الأدنى من تقلبات درجات الحرارة.
بيئات التطبيق النموذجية:
- أنظمة توزيع الكهرباء بالتجزئة والتجارية
- ورش التصنيع والتجهيز الصغيرة
- محطات المحولات السكنية الحضرية
- مرافق الأتمتة الصناعية الخفيفة
- أنظمة الطاقة المساعدة للبنية التحتية
- بيئات الأحمال المختلطة مع اختلاف الأحمال المتكرر
يعد تصميم الاستقرار الحراري الخاص به مفيدًا بشكل خاص في البيئات ذات درجة الحرارة المحيطة العالية أو التهوية المحدودة.
تعتمد معظم المحولات التقليدية بشكل أساسي على دوران الزيت السلبي دون تحسين بنية التدفق الداخلي، مما قد يؤدي إلى توزيع غير متساوٍ لدرجة الحرارة.
يعمل SGOB على تحسين ذلك من خلال التركيز على ثلاث فجوات تشغيلية حقيقية:
- توزيع غير متساو للحرارة داخل هياكل اللف
- نقل بطيء للحرارة تحت الحمل العالي المستمر
- عدم كفاية الاستقرار الحراري أثناء تقلب الأحمال
يعالج محول التوزيع بقدرة 100 كيلو فولت أمبير هذه المشكلات عن طريق إعادة تصميم مسارات تدفق الزيت الداخلية وتعزيز اتساق نقل الحرارة، بدلاً من مجرد زيادة سمك المادة أو حجم الخزان.
يتم تصنيع SGOB بواسطة شركة Shanghai Industry Transformers Co., Ltd.، مع قدرة إنتاجية متكاملة:
- قاعدة إنتاجية حديثة بمساحة 40.000 متر مربع
- خطوط قطع وتكديس الصلب السيليكون CNC
- أنظمة اللف الآلي والتجفيف الفراغي
- مختبرات اختبار الأداء الكهربائي
- الامتثال الكامل لمعايير IEC60076 وGB1094
تركز الشركة على الإنتاج الضخم المستقر لمشاريع البنية التحتية العالمية بدلاً من الوحدات المخصصة المعزولة.
تخضع كل وحدة من محولات التوزيع بقدرة 100 كيلو فولت أمبير للتحقق من صحة متعدد المراحل:
- اختبار ارتفاع درجة الحرارة تحت ظروف التحميل الكامل
- التحقق من كفاءة تداول الزيت
- اختبار قوة العزل والعزل الكهربائي
- تقييم الإجهاد الميكانيكي لدائرة القصر
- قياس الخسارة (عدم التحميل وفقدان الحمل)
وهذا يضمن السلوك الحراري المتسق قبل الشحن.
SGOBمحول توزيع فعال لتبديد الحرارة 100 كيلو فولت أمبيريتم وضعه كحل توزيع محسن للثبات الحراري. بدلاً من الاعتماد على افتراضات التبريد التقليدية، فإنه يعمل على تحسين التحكم في تدفق الحرارة الداخلي، ويقلل من التدفئة الناتجة عن الخسارة، ويعزز توحيد درجة الحرارة، مما يجعله مناسبًا لأنظمة توزيع الطاقة التجارية والصناعية طويلة المدى التي تتطلب تشغيلًا مستقرًا وتقليل الاعتماد على الصيانة.
