ويضمن نظام التبريد المتقدم للمحول أنه يعمل بكفاءة وهدوء، مما يقلل من التلوث الضوضائي وتوليد الحرارة. وهذا لا يطيل عمر المحول فحسب، بل يعزز أيضًا تجربة المستخدم الشاملة. مع التركيز على كفاءة الطاقة، يستخدم المحول الجاف SGOB 1600kva مواد عالية الجودة وأحدث تقنيات التصنيع لتقليل فقد الطاقة وزيادة توصيل الطاقة إلى الحمل.
يعد المحول الجاف SGOB 1600kva جهازًا كهربائيًا متميزًا مصممًا لتلبية متطلبات الطاقة العالية للتطبيقات الصناعية والتجارية الحديثة. بفضل تصنيف طاقة قوي يبلغ 1600 كيلو فولت أمبير (kva)، يجمع هذا المحول بين الهندسة الدقيقة والموثوقية والكفاءة لتقديم أداء لا مثيل له في مجموعة متنوعة من الإعدادات.
يتميز المحول الجاف SGOB 1600kva بتصميمه من النوع الجاف، والذي يزيل مخاطر تسرب الزيت والتلوث البيئي. وهذا يجعلها حلاً صديقًا للبيئة يتماشى مع جهود الاستدامة العالمية. ويضمن حجمه الصغير وبنيته القوية إمكانية تركيبه في بيئات محدودة المساحة، بينما يضمن تصميمه القوي موثوقية طويلة وتشغيلًا سلسًا.
ويضمن نظام التبريد المتقدم للمحول أنه يعمل بكفاءة وهدوء، مما يقلل من التلوث الضوضائي وتوليد الحرارة. وهذا لا يطيل عمر المحول فحسب، بل يعزز أيضًا تجربة المستخدم الشاملة. مع التركيز على كفاءة الطاقة، يستخدم المحول الجاف SGOB 1600kva مواد عالية الجودة وأحدث تقنيات التصنيع لتقليل فقد الطاقة وزيادة توصيل الطاقة إلى الحمل.
تم تصميم المحول الجاف SGOB 1600kva لدعم الأحمال الكبيرة، مما يجعله خيارًا مثاليًا للتطبيقات التي تكون فيها متطلبات الطاقة العالية متسقة وحرجة. من مرافق التصنيع ومراكز البيانات إلى مؤسسات الرعاية الصحية والحرم الجامعي التعليمي، هذا المحول جاهز لتوفير طاقة موثوقة أينما ومتى تكون هناك حاجة إليها.
بالإضافة إلى مواصفاته الفنية، يوفر المحول الجاف SGOB 1600kva مجموعة من خيارات التخصيص لتلبية متطلبات العملاء المحددة. ويتيح تصميمها المعياري سهولة الوصول وإمكانية الخدمة، مما يقلل من وقت التوقف عن العمل وتكاليف الصيانة. وهذا يضمن أن تتمكن الشركات من تحسين استهلاكها للطاقة، وتقليل البصمة الكربونية، وتوفير المال على فواتير الطاقة.
العلامة التجارية SGOB مرادفة للجودة والموثوقية، والمحول الجاف 1600 كيلو فولت أمبير ليس استثناءً. إنه يفي بجميع معايير ولوائح الصناعة ذات الصلة، مما يضمن أنه آمن ومتوافق للاستخدام في مجموعة متنوعة من التطبيقات. بفضل أدائه ومرونته المذهلين، يعد المحول الجاف SGOB 1600kva الخيار الأمثل للشركات التي تطلب الأفضل.
ميزات المنتج

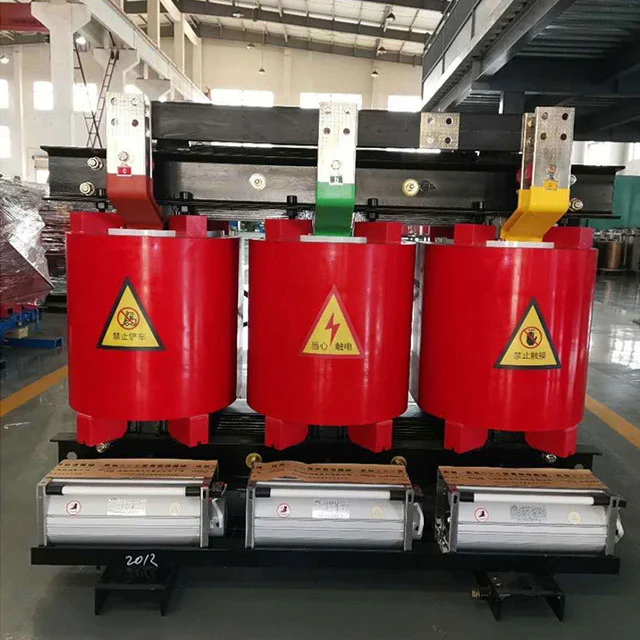

إن المحول الجاف 1600kva المصبوب من راتنجات الإيبوكسي الذي تنتجه شركة Shanghai Industrial Transformer Co., Ltd. تم تطويره وتصميمه بالتعاون مع معهد أبحاث المحولات Shenyang من خلال إدخال التكنولوجيا الأجنبية المتقدمة. وصل مؤشر موثوقية المنتج إلى المستوى المتقدم الدولي.
المحول الجاف SGOB 1600kva آمن، ومثبط للهب ومقاوم للحريق، وخالي من التلوث، ويمكن تركيبه مباشرة في مركز التحميل. إنه لا يحتاج إلى صيانة، وسهل التركيب، وله تكلفة تشغيل شاملة منخفضة، وخسارة منخفضة، وأداء جيد مقاوم للرطوبة، ويمكن أن يعمل بشكل طبيعي عند رطوبة 100٪، ويمكن تشغيله دون التجفيف المسبق بعد إيقاف التشغيل. إنه يتميز بتفريغ جزئي منخفض، ضوضاء منخفضة، وظيفة تبديد حرارة قوية، ويمكن أن يعمل عند حمل مقدر بنسبة 150% في ظل ظروف تبريد الهواء القسري.
تُستخدم المحولات الجافة SGOB 1600kva الآن على نطاق واسع في المباني الشاهقة والمراكز التجارية والمطارات والمحطات والأرصفة ومترو الأنفاق والمصانع ومحطات التوزيع تحت الأرض ومنصات التنقيب عن النفط البحرية ومحطات الطاقة وغيرها من الأماكن ذات البيئات القاسية وظروف الاستخدام.
المواد والميزات الرئيسية
يستخدم الملف الأسلاك النحاسية المعزولة من فئة F كموصل والألياف الزجاجية والمواد المركبة من راتنجات الإيبوكسي كعزل. معامل التمدد الخاص به قريب من معامل الموصل النحاسي وله مقاومة جيدة للصدمات، ومقاومة تغير درجة الحرارة ومقاومة التشقق. جميع مكونات الألياف الزجاجية وراتنجات الايبوكسي ذاتية الإطفاء ولن تستمر في الاحتراق. في نفس الوقت، يتم صب الملف عالي الجهد باستخدام راتنجات الايبوكسي تحت حالة فراغ 1mbar، ولا توجد فقاعات داخل الملف، مما يضمن أن التفريغ الجزئي للملف صغير. وفي الوقت نفسه، يتم تقليل فقدان المحول بشكل فعال.
يتكون القلب الحديدي للمحول من سلسلة 30EH120 من صفائح فولاذ السيليكون المدرفلة على البارد ذات النفاذية العالية مع اتجاه حبيبي منظم مستورد من شركة Nippon Steel، اليابان، مع وصلات مشطوفة كاملة بزاوية 45 درجة وتكديس خطوة بخطوة بأربعة مستويات. يتم إغلاق سطح قلب الحديد بطلاء راتينج عازل لمنع الرطوبة والصدأ، كما أن المشابك والمثبتات لها طبقات واقية مضادة للتآكل. يعتمد قلب الحديد بأكمله على نير حديدي غير مكدس وهيكل لوحة سحب فولاذية، مما يقلل بشكل فعال من فقدان عدم التحميل، وتيار عدم التحميل، وضوضاء قلب الحديد.
بالنسبة للملفات ذات الجهد المنخفض والتيار العالي، يكون ضغط الدائرة القصيرة كبيرًا عند حدوث ماس كهربائي، ويكون عدد دورات الجهد المنخفض صغيرًا. كلما كان تيار الجهد المنخفض أكبر، كلما كانت مشكلة دورات الأمبير غير المستقرة أكثر وضوحًا عند استخدام نوع لف السلك. مشكلة تبديد الحرارة تحتاج أيضًا إلى النظر فيها. في هذا الوقت، فإن استخدام لف الرقائق للجهد المنخفض يمكن أن يحل المشكلات المذكورة أعلاه بشكل أفضل. بادئ ذي بدء، لا تحتوي منتجات الرقائق على المنعطفات المحورية والزوايا الحلزونية المحورية. تكون اللفات الأمبيرية للملفات ذات الجهد العالي والمنخفض متوازنة، ويكون الضغط المحوري للمحول صغيرًا عند حدوث ماس كهربائى. ثانيًا، نظرًا لعزلها الرقيق، يمكن ضبط قنوات الهواء متعددة الطبقات حسب الرغبة أثناء العملية، كما يتم حل مشكلة تبديد الحرارة بشكل أفضل. يعتمد اللحام الداخلي للملف لحام حماية الزينون على آلة لف الرقائق الأوتوماتيكية بالكامل، والتي تتميز بالدقة العالية، ومقاومة اللحام المنخفضة، ولا توجد عملية لحام خارجية. يتم استخدام عزل DMD بين طبقات اللف، ويتم إغلاق الأطراف ومعالجتها بالراتنج بعد اللف.
تم اعتماد مروحة التبريد ذات التدفق العلوي، والتي تتميز بخصائص الضوضاء المنخفضة، وضغط الرياح العالي، والمظهر الجميل، وما إلى ذلك، وتعزز قدرة التحميل الزائد للمحول. يعتمد التحكم في درجة الحرارة على جهاز تحكم ذكي في درجة الحرارة لتحسين سلامة وموثوقية تشغيل المحول.
وصف المنتج
محول النوع الجاف المعزول براتنجات الايبوكسي هو منتج آمن للغاية. يمكن تثبيته مباشرة في مركز التحميل. يعمل بشكل جيد في بيئة رطوبة 100% دون تجفيف مسبق. لقد تم استخدامه على نطاق واسع في مجال الإنشاءات والمركز التجاري والمطار والمحطة والميناء ومترو الأنفاق والمصنع ومحطة توزيع الطاقة تحت الأرض ومنصة التنقيب عن النفط البحرية ومحطة الطاقة وما إلى ذلك.
ميزات المنتج
● مقاومة للحريق
● مقاومة الرطوبة
● سهولة الصيانة والتركيب
● العمل بشكل جيد خلال الظروف البيئية القاسية
● منتج غير ملوث
● خسارة منخفضة خلال العملية الشاملة
حدود
| نموذج | لا يوجد فقدان للحمل (ث) |
خسارة التحميل (120%) |
مقاومة (%) |
نولود الحالي (%) |
مستوى الضوضاء (لبا) ديسيبل |
وزن (كجم) |
| سك(ب)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| سك(ب)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| سك(ب)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(ب)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(ب)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(ب)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(ب)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(ب)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(ب)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(ب)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(ب)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(ب)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(ب)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(ب)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(ب)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(ب)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(ب)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(ب)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(ب)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(ب)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| نموذج | البعد (مم) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| سك(ض)(ب) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| سك(ض)(ب) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| نموذج | السعة (كيلو فولت أمبير) | طول (مم) |
العرض (مم) | ارتفاع (مم) |
الطولية (مم) | أفقي (مم) | الوزن (كجم) |
| سك(ض)(ب) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| سك(ض)(ب) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| سك(ض)(ب) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ملف الشركة
شركة Shanghai Industry Transformers Co., Ltd (SGOB) هي مورد واسع النطاق لمعدات التوزيع الكهربائية. منتجاتنا تشمل:
● المحولات المغمورة بالزيت
● المحولات المغمورة بالزيت جهد 35 ك.ف
● محولات الطاقة من النوع الجاف العازلة بالراتنج الأكسبوكسي
● محولات توزيع السبائك غير المتبلورة
● المحولات الكهروضوئية
● محولات طاقة الرياح
● محولات المحطات الفرعية على شكل صندوق
تأسست شركتنا في عام 2007 ولديها اليوم ورشة عمل بمساحة 40,000 متر مربع وأكثر من 200 موظف. تُستخدم منتجاتنا على نطاق واسع في مجموعة واسعة من الصناعات مثل توليد الطاقة وتوزيعها وإنتاج الفحم والمعادن والنفط والغاز والمواد الكيميائية والبناء والموانئ والمطارات والسكك الحديدية والبنية التحتية البلدية.
نحن ننتج أيضًا المعدات ذات الصلة مثل الخزانات والمرفقات الكهربائية وصناديق المفاتيح الكهربائية. حاليًا، نقوم بتوسيع خط منتجاتنا ليشمل مجالات أخرى متعلقة بالطاقة مثل موصلات الانكماش الحراري والكابلات الكهربائية والمعدات الميكانيكية المرتبطة بها وما إلى ذلك. هدفنا هو بناء محطة واحدة منصة توريد المعدات الكهربائية وقطع الغيار لقاعدة عملائنا العالمية.
نحن نعتمد على نظامنا الصارم لمراقبة الجودة لتقديم منتجات بأعلى جودة. من بين 200 موظف لدينا، هناك 46 مهندسًا يتمتعون بالخبرة. يتضمن نظام الجودة لدينا مؤهلات لـ:
● المركز الوطني لمراقبة جودة المحولات في الصين
● ISO-9001:2008 نظام إدارة الجودة
● ISO-14001:2004 نظام الإدارة البيئية
● نظام الصحة والسلامة OHSMS18000
براءات الاختراع لدينا:
تشمل قدراتنا في مجال الإنتاج واختبار الجودة ما يلي:
● لف الرقائق آلياً
● ألواح الصلب السيليكون الرقمية والحز
● فرن تجفيف الفراغ الأوتوماتيكي بالكامل وخط الورنيش
● جهاز اختبار التفريغ الجزئي HAEFLY
● محلل الطاقة HAEFLY
● محلل توافقي HAEFLY
والنتيجة هي منتج متفوق ذو كفاءة عالية، وتبديد أقل للطاقة، وانخفاض مستوى الضجيج لتحقيق أقصى قدر من الاستثمار في البنية التحتية الخاصة بك.
