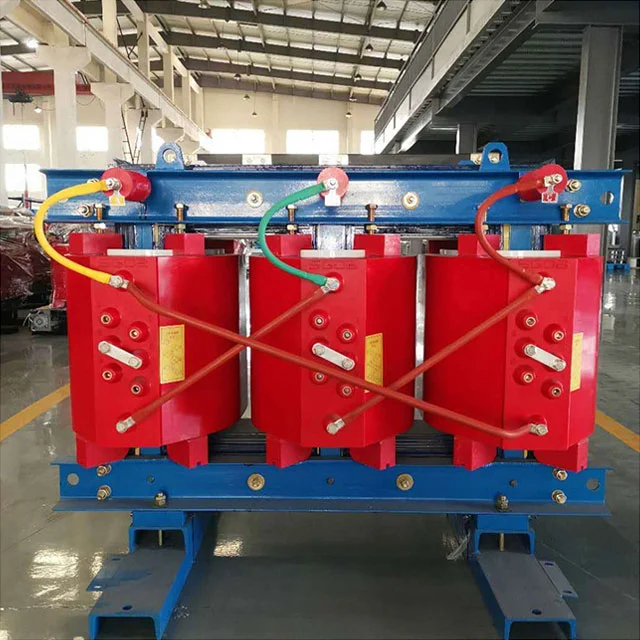

بصفتك الشركة المصنعة المحترفة ، تود SGOB أن توفر لك محولًا عالي الجودة من النوع الجاف الذي يبلغ طوله 200 كيلو فولت ، وهو جهاز تحويل طاقة من ثلاث مراحل بدون وسيط عزل سائل. تم تصميمه للمناطق الداخلية والحساسة للبيئة ، وهو ينتمي إلى فئة المعدات الأساسية لإرسال الطاقة والتوزيع الخالية من الصيانة.
يتم تصنيع محول النوع الجاف من النوع الجاف الذي يبلغ طوله 200 كيلو فولت في الجودة ، من قبل شركة SGOB المحترفة في الصين ، والتي تدرك تحويل جهد التيار المتردد من خلال مبدأ الحث الكهرومغناطيسي ، ويتم تكييف السعة المقدرة لمتطلبات توزيع الطاقة المتوسطة ، ويتم تغليف الأساس واللف مع مواد عزل صلبة.
يعتمد نظام اللف الذي يتبنى موصل النحاس والألياف الزجاجية العازلة المركب راتنج الايبوكسي ، والتي تتشكل في جسم الختم بدون فجوة عن طريق صب الضغط الفراغي.
يتبنى محول النوع الجاف الذي يبلغ طوله 200 كيلو فولت في المرحلة 50 هرتز ورقة فولاذية من السيليكون الموجهة نحو الحبوب مع التصفيح الكامل للتماس المائلة ، كما أن السطح مطلي بطبقة طلاء عازلة على الرطوبة. تم تصميم قناة تبديد الحرارة مع مرور هواء قرص العسل ثلاثي الأبعاد ، ويتحقق تبديد الحرارة بنشاط بمساعدة مروحة بدء تشغيل درجة الحرارة.
شريط النحاس المقاوم للتآكل لتوصيل المحطات ، ودعم الوصول إلى الكابل ثنائي الاتجاه. تتبنى القشرة تقنية رذاذ لوحة الصلب المطوقة الباردة ، وواجهة تثبيت امتصاص الصدمات محفوظة في الأسفل.
أثناء التشغيل ، يجب أن يتم تنظيف قناة التهوية خالية من الغبار ، ويجب تنظيف تراكم الغبار في قناة التهوية بانتظام مع معدات جمع الغبار السلبية. تحقق من تثبيت محطات التوصيل مرة واحدة كل ستة أشهر ، وأعد إغلاقها بالتسلسل مع وجع عزم الدوران. يجب إجراء اختبار مقاومة العزل عندما تكون الرطوبة أقل من قيمة الحد. افصل جميع الاتصالات الخارجية قبل القياس. بعد انقطاع التيار الكهربائي المفاجئ ، يُسمح للمعدات بالوقوف حتى تكون درجة الحرارة متسقة مع درجة الحرارة المحيطة قبل إعادة التشغيل. يحظر المذيبات الكيميائية لتنظيف سطح القشرة. يمكن استخدام المنظفات المحايدة فقط لمسحها.
يتم استخدام محول النوع الجاف الذي يبلغ طوله 200 كيلو فولت في غرفة التوزيع المعقدة 200 كفاهية ، ونظام إمدادات الطاقة الطارئة شاهقة ، ودائرة احتياطية غرفة التشغيل في المستشفى ، ومركز البيانات رابط إمدادات الطاقة دون انقطاع ، وورشة العمل الدقيقة في مجال تحويل الكابلات ، ومحطة توزيع طاقة ميناء ، ومركز تحكم في محطة المترو ، ومحاور الطاقة الداخلية الأخرى التي تتطلب حماية من الحرائق والاسترجاع.
بالمقارنة مع المحولات التقليدية من النوع الجاف ، فإن عملية الصب الفراغي التي تبلغ 200 كيلو فولت في ثلاث مراحل من النوع 50 هرتز تزيل فجوة الهواء داخل اللفات ، ويكون التفريغ الجزئي أقل بكثير من تلك الموجودة في الهياكل غير المختلطة. يتم مطابقة معامل التمدد الحراري لراتنج الايبوكسي وموصل النحاس لتجنب تكسير طبقة العزل الناتجة عن ركوب الدراجات الحرارية. تتجاوز كفاءة التبادل الحراري لهيكل تبديد الحرارة ثلاثي الأبعاد تلك في الزعانف المستوية التقليدية ، ويتم تقليل ارتفاع درجة الحرارة في نفس الحمل. تقلل التكنولوجيا الأساسية لجميع المفاصل المائلة من فقدان الدائرة المغناطيسية ، والتيار عدم التحميل أفضل من المستوى العام للصناعة. يمر الطلاء الوقائي الصدأ للسكن الواقي باختبار تسارع رذاذ الملح ، ولا يوجد خطر التآكل للأجزاء المعدنية في البيئات الرطبة.
| نموذج | لا فقدان الحمل (ث) |
فقدان الحمل (120 ٪) |
الوفرة (٪) |
التيار النولوي (٪) |
مستوى الضوضاء (LPA) ديسيبل |
وزن (كجم) |
| SC (ب) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (ب) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (ب) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (ب) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (ب) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (ب) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (ب) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (ب) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (ب) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (ب) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (ب) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (ب) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (ب) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (ب) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (ب) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (ب) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (ب) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (ب) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (ب) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (ب) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| نموذج | البعد (مم) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (ب) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (ب) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (ب) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (ب) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (ب) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (ب) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (ب) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (ب) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (ب) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (ب) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (ب) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (ب) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (ب) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (ب) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (ب) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (ب) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (ب) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (ب) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (ب) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (ب) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| نموذج | السعة (KVA) | طول (مم) |
العرض (مم) | ارتفاع (مم) |
طولية (مم) | أفقي (مم) | الوزن (كجم) |
| SC (Z) (ب) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (ب) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (ب) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (ب) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (ب) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (ب) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (ب) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (ب) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (ب) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (ب) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (ب) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (ب) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (ب) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (ب) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (ب) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (ب) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (ب) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (ب) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (ب) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (ب) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
هل يتطلب بنية التبريد ثلاثية الأبعاد صيانة إضافية؟
تعتمد وحدة المروحة تصميم الختم ، ويمكن استبدالها ككل بعد أن تصل وقت التشغيل المتراكم إلى العتبة ، دون تزييت وصيانة.
كيف تمنع التآكل الطرفي في المناطق الساحلية مع ارتفاع ضباب الملح؟
تلامس الطلاء من محول النوع الجاف الذي يبلغ طوله 200 كيلو فولت في المرحلة 50 هرتز عبارة عن عملية مركبة متعددة الطبقات من سبائك النيكل والزنك مع أكمام حماية طرفية اختيارية يمكن تثبيتها لعزل ملامسة رذاذ الملح.
