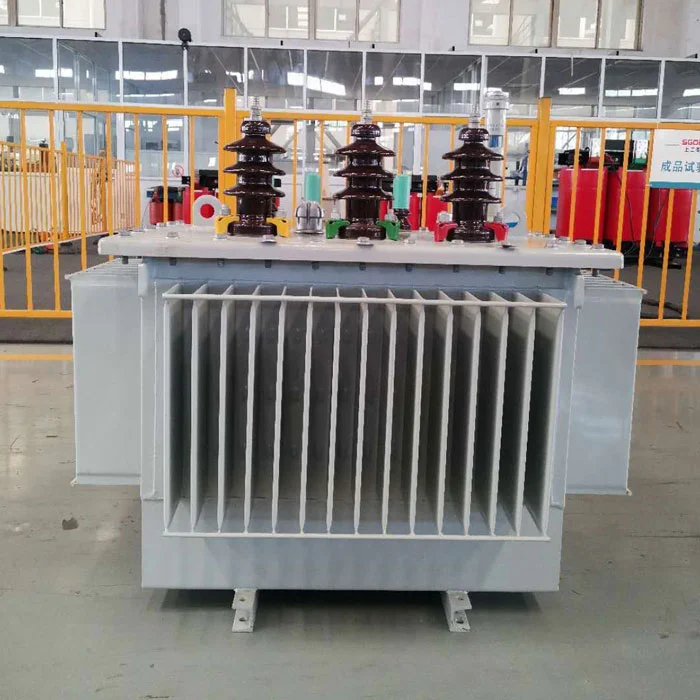

شركة شنغهاي للمحولات الصناعية المحدودة توفر محولات مغمورة بالزيت بقدرة 80 كيلو فولت أمبير لتوزيع الطاقة التجارية. التطبيق الأساسي: التنحي من 10 كيلو فولت/20 كيلو فولت إلى 0.4 كيلو فولت للمرافق التجارية. خسارة عدم التحميل 0.18 كيلو واط، خسارة الحمل 1.05 كيلو واط. تكلفة الكهرباء السنوية تقريبا 420 دولارًا بمتوسط حمل 50%. الوزن الإجمالي 540 كجم.
الشركة المصنعة:شركة شنغهاي للمحولات الصناعية المحدودة (تأسست عام 2007)
المحول مغمور بالزيت بقدرة 80 كيلو فولت أمبير لتوزيع الطاقة التجاريةهي مواصفات شائعة للمرافق التجارية الصغيرة والمتوسطة بما في ذلك المتاجر الصغيرة (300-500 متر مربع)، والعيادات المجتمعية، والفنادق الصغيرة (20-30 غرفة)، وورش التصنيع الخفيفة مع إجمالي حمل متصل يتراوح بين 150-250 أمبير عند 0.4 كيلو فولت.
| نوع المعدات | كمية | الحمولة الإجمالية الفرعية (كيلو فولت أمبير) |
|---|---|---|
| إضاءة LED (100 واط لكل منهما) | 100 تركيبات | 10 |
| التدفئة والتهوية وتكييف الهواء (تبريد كل منهما بقدرة 5 كيلو وات) | 4 وحدات | 20 |
| مصعد (7.5 كيلو واط) | 1 وحدة | 8 |
| أنظمة نقاط البيع + تكنولوجيا المعلومات | 10 محطات عمل | 5 |
| التبريد (المبردات التجارية) | 6 وحدات | 12 |
| منافذ متنوعة | - | 15 |
| إجمالي الحمل النموذجي | 70 كيلو فولت أمبير | |
| هامش الأمان | 10 كيلو فولت أمبير |
يدعم هذا المحول المغمور بالزيت بقدرة 80 كيلو فولت أمبير لتوزيع الطاقة التجارية المزيج التجاري النموذجي المذكور أعلاه مع احتياطي قدرة بنسبة 10-15٪ للتوسع المستقبلي.
| القدرة المقدرة | 80 كيلو فولت أمبير |
| الجهد الأساسي | 10 ±2×2.5% / 20 كيلو فولت |
| الجهد الثانوي | 400 فولت / 230 فولت ثلاث مراحل |
| تكرار | 50 هرتز |
| مجموعة اتصال | Dyn11 (قياسي) |
| خسارة عدم التحميل (المقاسة) | .180.18 كيلووات (نموذجي 0.176-0.179) |
| فقدان الحمل عند 75 درجة مئوية | .051.05 كيلوواط |
| مقاومة | 4% |
| عدم التحميل الحالي | .71.7% (نموذجي 1.5-1.6%) |
| الكتلة الإجمالية | 540 كجم (كتلة الزيت حوالي 105 كجم) |
| أبعاد الشحن | 950 × 600 × 1250 مم (في صندوق) |
| طريقة التبريد | أونان (زيت طبيعي هواء طبيعي) |
| مستوى الضوضاء على مسافة 1 متر | ≥55 ديسيبل (أ) |
| المعلمة | متوسط اختبار المصنع | حد اللجنة الانتخابية المستقلة | حالة |
|---|---|---|---|
| فقدان عدم التحميل | 0.177 كيلو واط | 0.20 كيلو واط (كحد أقصى) | 11.5% تحت الحد |
| فقدان التحميل | 1.04 كيلو واط | 1.10 كيلو واط | 5.5% تحت الحد |
| عدم التحميل الحالي | 1.55% | 2.0% | 22.5% تحت الحد |
أساس الحساب: محول 80 كيلو فولت أمبير يعمل بمتوسط حمل 50% (40 كيلو فولت أمبير)، عامل الطاقة 0.85، ساعات التشغيل 5840 ساعة/سنة (16 ساعة/يوم × 365 يومًا)، معدل الكهرباء 0.12 دولار/كيلوواط ساعة.
| نوع الخسارة | الطاقة (كيلوواط) | الطاقة السنوية (كيلوواط ساعة) | التكلفة السنوية |
|---|---|---|---|
| فقدان عدم التحميل (24/7) | 0.18 | 1,577 | 189 دولارًا |
| فقدان التحميل (عند تحميل 50%) | 1.05 × (0.5)² = 0.26 | 1,518 | 182 دولارًا |
| المجموع | 0.44 متوسط | 3,095 | 371 دولارًا |
عند متوسط حمل 60% (48 كيلو فولت أمبير)، تزيد التكلفة السنوية إلى حوالي 440 دولارًا.
غالبًا ما يتم تركيب المحولات التجارية بالقرب من المساحات المشغولة. مصادر الضوضاء والتخفيف من حدتها في هذامحول مغمور بالزيت بقدرة 80 كيلو فولت أمبير لتوزيع الطاقة التجارية:
| مصدر الضوضاء | مساهمة | التخفيف في هذا النموذج |
|---|---|---|
| التضيق المغناطيسي الأساسي | 70% | تم تقليل كثافة التدفق إلى 1.65T (مقابل 1.70T القياسي) |
| مروحة التبريد (إذا كانت السيارة مجهزة بذلك) | 0% | لا يوجد معجبين – ONAN فقط |
| اهتزاز الخزان | 20% | منصات مضادة للاهتزاز بين الأساسية والخزان |
| همهمة مغناطيسية | 10% | المفاصل الأساسية خطوة اللفة |
| نوع المنشأة | الحد الأقصى للطلب النموذجي | التصنيف الموصى به | لماذا |
|---|---|---|---|
| محل صغير (200م2) | 25-35 كيلو فولت أمبير | 50 كيلو فولت أمبير | 80 كيلو فولت أمبير كبيرة الحجم |
| سوبر ماركت (500 م²) | 55-70 كيلو فولت أمبير | 80 كيلو فولت أمبير | يطابق الحمل النموذجي |
| فندق صغير (25 غرفة) | 50-65 كيلو فولت أمبير | 80 كيلو فولت أمبير | يسمح بذروة حمل التيار المتردد |
| عيادة صحة المجتمع | 40-60 كيلو فولت أمبير | 80 كيلو فولت أمبير | هامش زيادة المعدات الطبية |
| ورشة الآلات الخفيفة (3-5 ماكينات) | 50-75 كيلو فولت أمبير | 80 كيلو فولت أمبير | محرك البدء الحالي |
| مبنى مكاتب (1500 م²) | 60-85 كيلو فولت أمبير | 100 كيلو فولت أمبير | الحد 80 كيلو فولت أمبير |
إذا تجاوز ذروة الطلب لديك 70 كيلو فولت أمبير لأكثر من 4 ساعات متواصلة، فاختر 100 كيلو فولت أمبير بدلاً من ذلك.
| متطلبات | هذه الوحدة 80 كيلو فولت أمبير | ملحوظات |
|---|---|---|
| المساحة الأرضية المطلوبة | 0.45 متر مربع (870×510 ملم) | بالإضافة إلى وصول أمامي 600 ملم |
| تحميل الكلمة | 540 كجم + حاوية الزيت | 1000 كجم/م2 كحد أدنى |
| ارتفاع السقف | 2.2 م كحد أدنى | للوصول إلى البطانة |
| فتحة التهوية | مدخل + مخرج 0.15 متر مربع | الحمل الحراري الطبيعي |
| الحماية من الحرائق | غرفة متوافقة مع IEC 60076-12 | إلزامية للداخلية مملوءة بالزيت |
| التخليص من المواد القابلة للاحتراق | 1.5 م | وفقًا لـ NFPA 70 |
يتم شحن كل محول مغمور بالزيت بقدرة 80 كيلو فولت أمبير لتوزيع الطاقة التجارية مع تقرير اختبار يحتوي على هذه القيم المقاسة (وليس فقط "النجاح/الفشل"):
يتلقى المشترون تقرير PDF برقم تسلسلي يمكن إرجاعه إلى دفعة الإنتاج.
قامت شركة Shanghai Industrial Transformer Co., Ltd. بشحن 47 وحدة بقدرة 80 كيلو فولت أمبير (S11-M-80/10) بين يناير 2024 ويناير 2026.
تم تسليم هذه الوحدات للعملاء في الفلبين (12 وحدة)، وإندونيسيا (8 وحدات)، ونيجيريا (6 وحدات)، وفيتنام (5 وحدات)، والصين المحلية (16 وحدة). يمكن توفير معلومات الاتصال للعملاء المرجعيين بموجب اتفاقية السرية.
هذامحول مغمور بالزيت بقدرة 80 كيلو فولت أمبير لتوزيع الطاقة التجاريةتوفر متوسط خسارة عدم التحميل المُقاسة في المصنع بمقدار 0.177 كيلووات، ومستوى الضوضاء ≥55 ديسيبل (A)، وعدم مطالبات الضمان عبر 47 وحدة تم شحنها. إنها مناسبة لمحلات السوبر ماركت والفنادق الصغيرة والمرافق التجارية الخفيفة التي تتطلب خدمة 150-250 أمبير عند 0.4 كيلو فولت.
